抗干扰性能更好的热释电人体感应传感器

2023-03-15 15:22作者:炜盛科技本文网址:www.winsen-iot.com.cn/index.php/hangyezixun/60.html浏览:

热释电人体感应


     传感器原理

但凡有温度的物体都会对外产生热辐射,不同的温度物体所辐射的波长也不同,热释电传感器就是一种能检测人或动物发射的红外线而输出电信号的传感器,因此也被称为人体感应传感器。

热释电传感器利用热释电材料的自发极化强度随着外界温度的变化而产生电荷移动的特性,以非接触方式检测出人体辐射的红外能量的变化,将其转化成电信号,以电压或电流形式输出,并通过功率放大器将信号放大,达到控制电路的目的。


压电、热释电陶瓷类电介质在电极化后能保持极化状态, 称为自发极化。自发极化随温度升高而减小,在居里点温度降为零。当这种材料受到红外辐射而

温度升高时, 表面电荷将减少,相当于释放了一部分电荷,故称为热释电,将释放的电荷经放大器可转换为电压输出,这就是热释电传感器的工作原理。

热释电传感器的工作原理

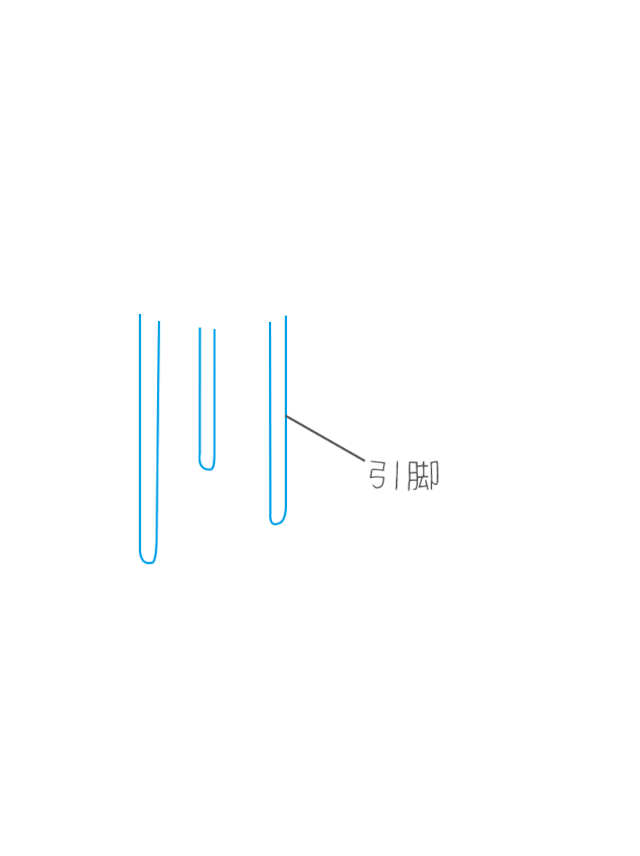

热释电人体红外线传感器由敏感单元、阻抗变换器和滤光窗等三大部分组成,补偿型热释电传感器还带有温度补偿元件。

热释电人体红外线传感器

红外热释电有单元、双元和四元等几类,用于人体探测的一般采用双元或四元式结构。


四元热释电传感器

     产品介绍

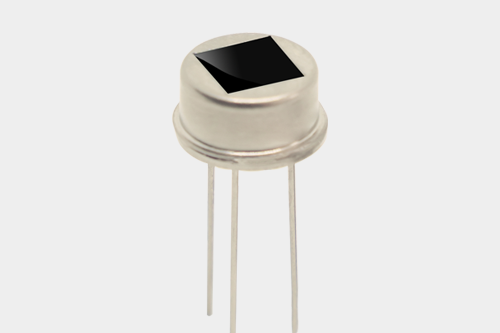

RPTA-646热释电红外传感器

RPTA-646

产品介绍


RPTA-646热释电红外传感器是利用温度变化的特征来探测红外线的辐射,采用四元补偿的方法抑制温度变化产生的干扰,提高了传感器的工作稳定性。

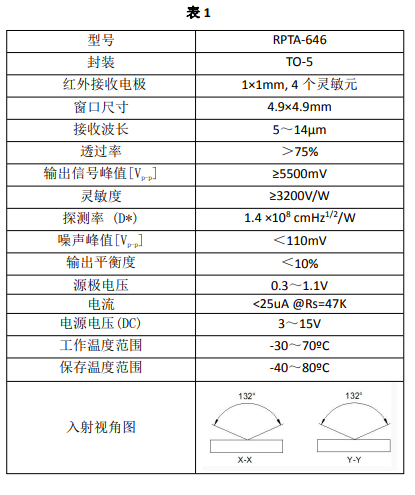

技术指标

RPTA-646热释电红外传感器


产品特点

  • 高灵敏度和优越的信噪比

  • 采用四元补偿结构,有效抵抗外界环境干扰

  • 元件、放大器均封装在TO-5内,节省了用户设计电路和贴装的时间

  • 卓越的抗干扰性,由于整个电路封装在金属包装内,电磁屏蔽效果较好

  • 干涉滤光片截止深度高,抗白光能力强

产品应用

安全、入侵报警、室内出入管理

家庭、智能家居

自动照明开关、安全门

智能办公电器

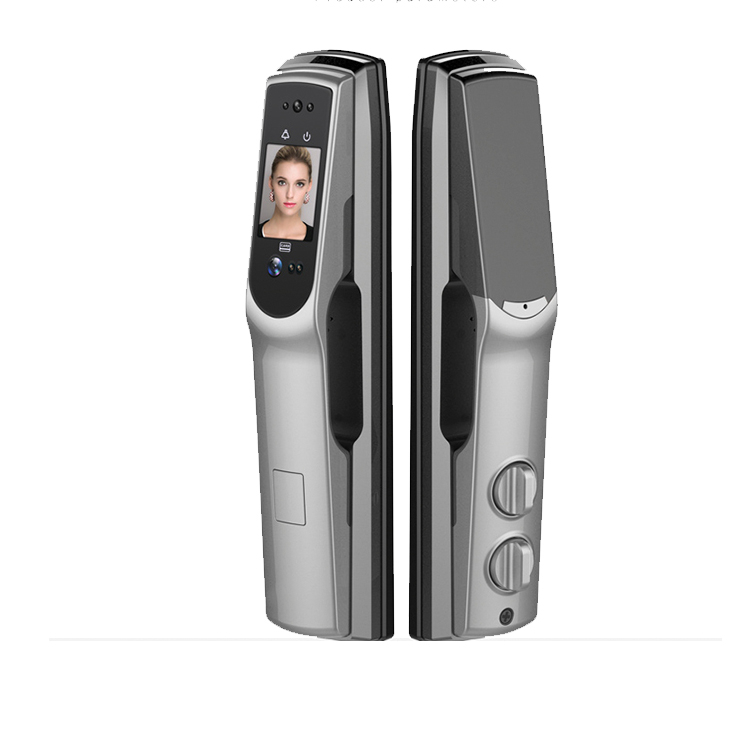

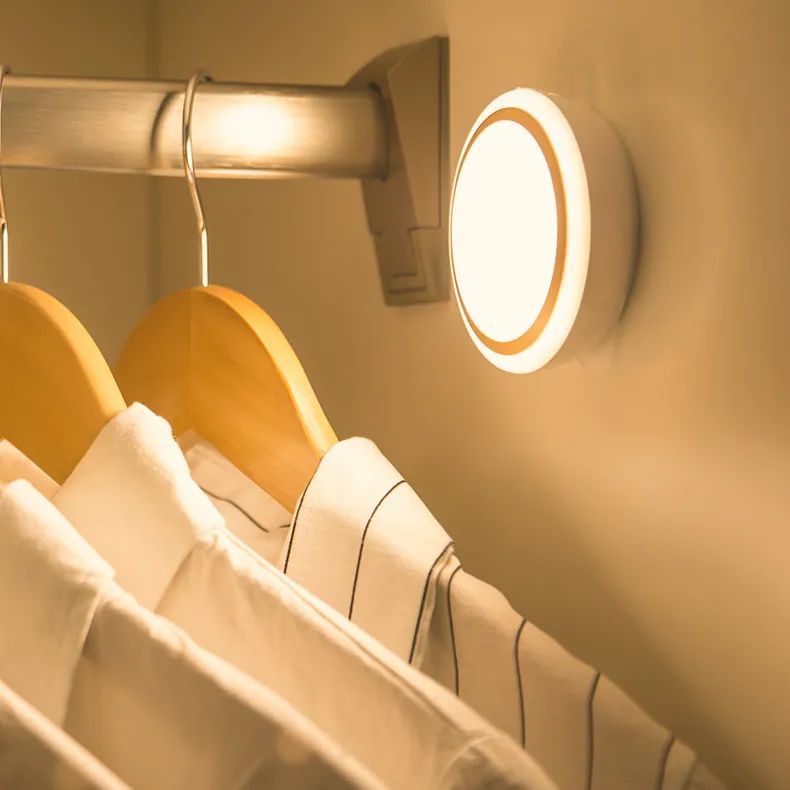

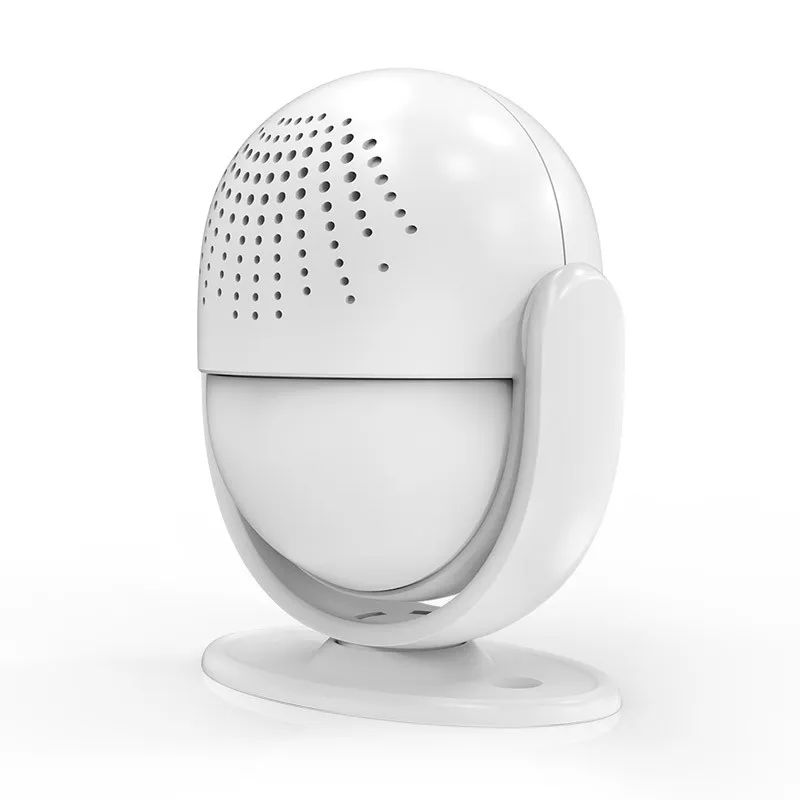

热释电红外传感器产品应用


热释电红外传感器产品应用

热释电红外传感器产品应用


热释电红外传感器产品应用

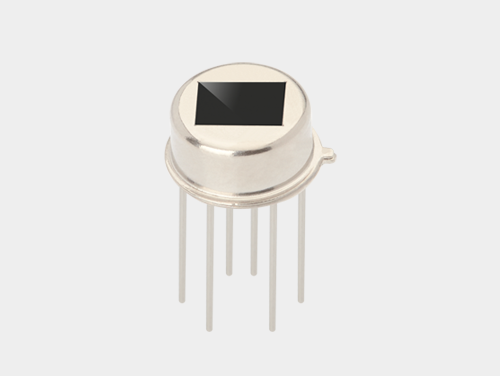

RPTA-646-6-F  数字热释电传感器

RPTA-646-6-F


产品介绍

RPTD-646-6-F 数字热释电传感器敏感元采取四元串联补偿结构,同时将传统热释电传感器的敏感元与信号处理芯片集成化设计,将敏感元与 IC 芯片集成封装到传感器屏蔽罩内部,敏感元通过感应外界人体移动产生的红外信号,以差分输入的方式传送到高精度的数字智能处理芯片进行处理,信号处理完成,传感器直接输出数字信号,方便使用。


技术指标

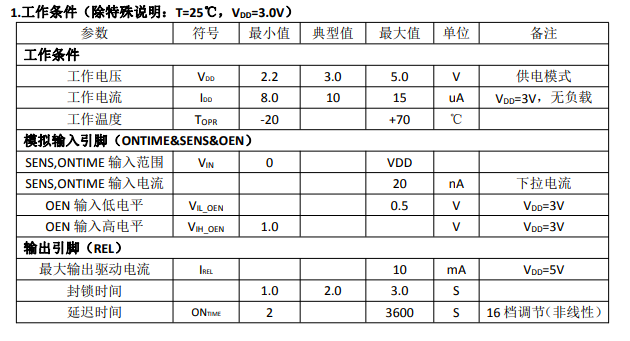

 数字热释电传感器 技术指标


产品特点

  • 高精度 AD 信号处理

  • 差分信号输入方式,抗干扰能力强

  • 具有灵敏度调节、延迟时间调节、光敏使能控制功能

  • 使能端可使能传感器是否开启输出

  • 宽电压供电 2.2V-5V、低功耗

  • 数字 TTL 信号输出

  • 感应区间广,纵横方向感应距离及角度一致性好

产品应用

安防产品 、人体感应玩具 、人体感应灯具/开关/家电 、工业自动化控制 、智能家居 、物联网终端 、智能家电等

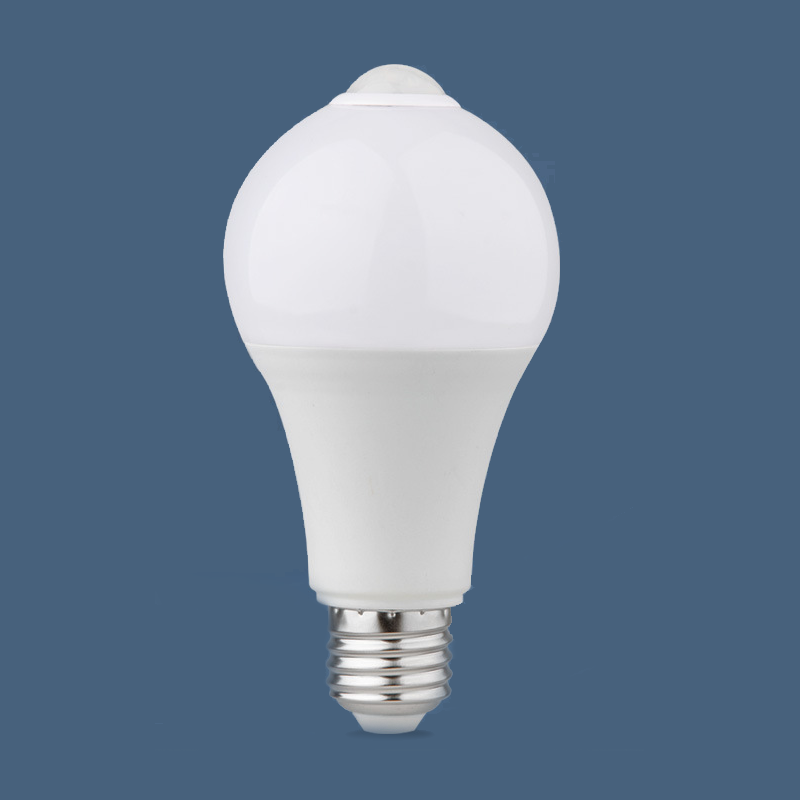

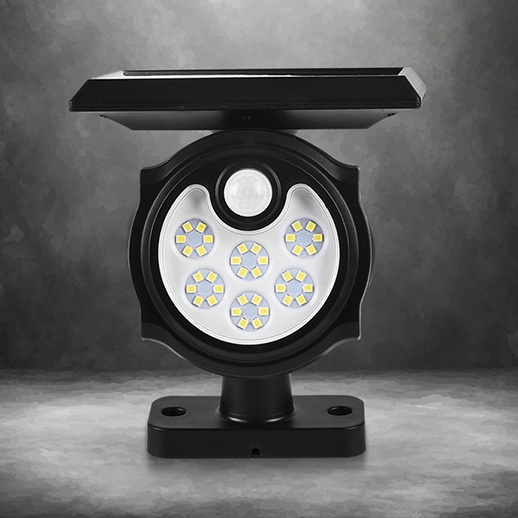

 数字热释电传感器产品应用


 数字热释电传感器产品应用




应用场景

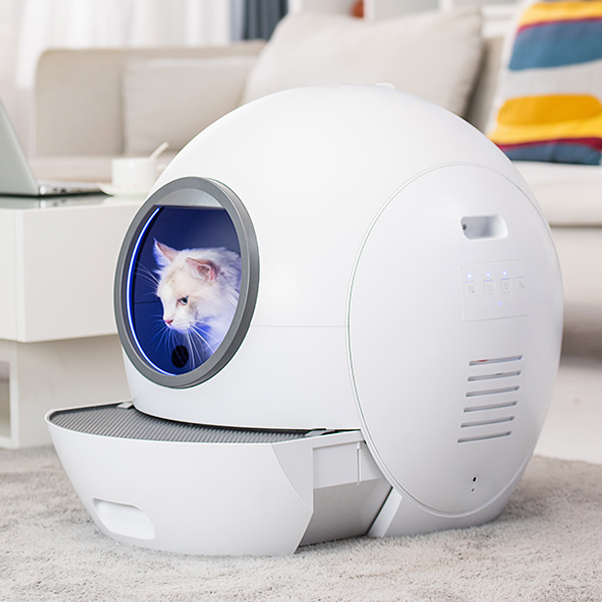

 数字热释电传感器产品应用



炜盛科技拥有双元、四元补偿结构的模拟热释电、数字热释电产品,并在智能照明、自动控制、智能家居、智能安防等领域拥有完善解决方案。如您有相关需求,请联系我们获取~
