半导体气体传感器在可燃气体检测中的应用

2023-11-13 15:37作者:炜盛科技本文网址:www.winsen-iot.com.cn/index.php/hangyezixun/1400.html浏览:

一款满足新国标要求的可燃气体探测器,离不开核心元器件——气体传感器。


构成气体传感器的材料可分为半导体和非半导体两大类,其中半导体气体传感器是实际应用得最广泛的一类传感器。自1962年金属氧化物半导体气体传感器问世以来,就以测量精准、维护简单、应用灵活、可靠性高等优点,深受传感器市场欢迎。


Part.1

关于半导体型气体传感器


金属氧化物半导体在空气中被加热到一定温度时,氧原子被吸附在带负电荷的半导体表面,半导体表面的电子会被转移到吸附氧上,氧原子就变成了氧负离子,同时在半导体表面形成一个正的空间电荷层,导致表面势垒升高,从而阻碍电子流动(见图1)


半导体可燃气体传感器原理


在敏感材料内部,自由电子必须穿过金属氧化物半导体微晶粒的结合部位(晶界)才能形成电流。由氧吸附产生的势垒同样存在于晶界而阻碍电子的自由流动,传感器的电阻即缘于这种势垒。在工作条件下当传感器遇到还原性气体时,氧负离子因与还原性气体发生氧化还原反应而导致其表面浓度降低,势垒随之降低(见图2),导致传感器的阻值减小。


随着厚膜印刷、MEMS等工艺的推广,半导体气体传感器完成了微型化、智能化的迭代升级。工程师们逐渐研发出了在微型陶瓷基片的两面分别制作加热器和气敏层的平面半导体气体传感器,缩小了体积、降低了功耗;后来又衍生出利用MEMS工艺的Si基微热板和半导体材料组成的MEMS气体传感器,结构更加坚固、功耗更低,也更便于集成。


半导体

气体传感器

平面半导体

气体传感器

MEMS

气体传感器


Part.2

半导体气体传感器用于可燃气体检测


半导体气体传感器用于可燃气体检测时,检测过程中仅存在气体的吸附和脱附过程,厨房内的油烟较少存留于敏感材料表面,非常适合用于检测家庭燃气泄漏。


炜盛科技半导体系列可燃气体传感器为家用燃气报警器、可燃气体探测器、家用燃气检漏仪、报警器等设备提供一站式解决方案。

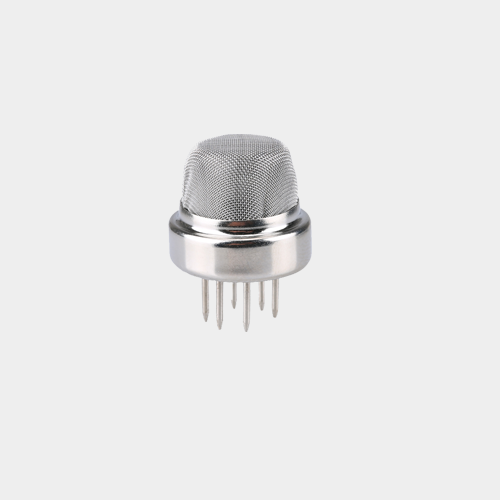

MQ-4

可燃气体传感器

特点:

长寿命、低成本、驱动电路简单

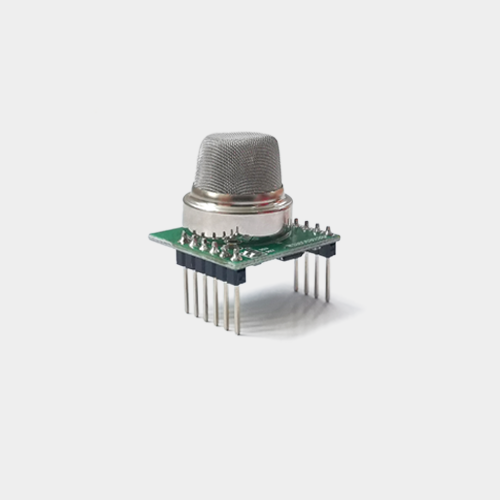

ZQ02

燃气传感器模组

特点:

体积小、响应速度快

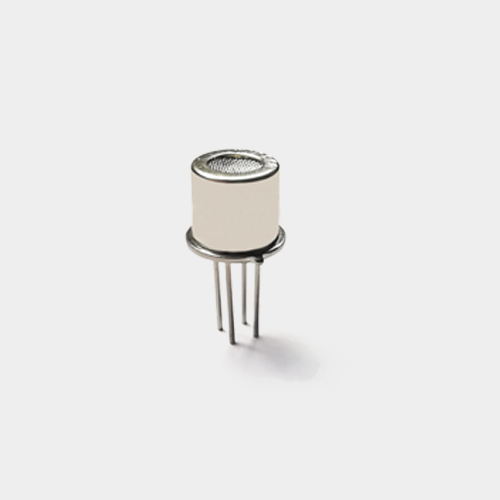

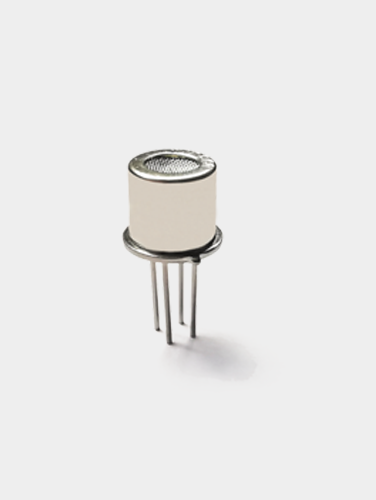

MP-4

可燃气体传感器

特点:

稳定性好、寿命长、低成本

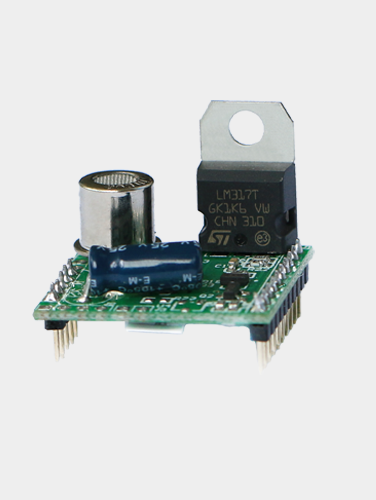

ZP04

家用燃气模组

特点:

模块化设计,应用简便

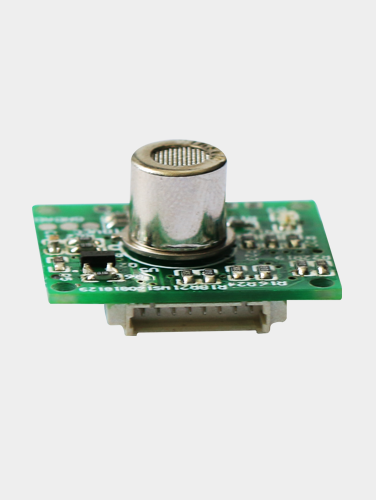

ZP14

燃气检测模组

特点:

响应快,支持串口气体浓度传送

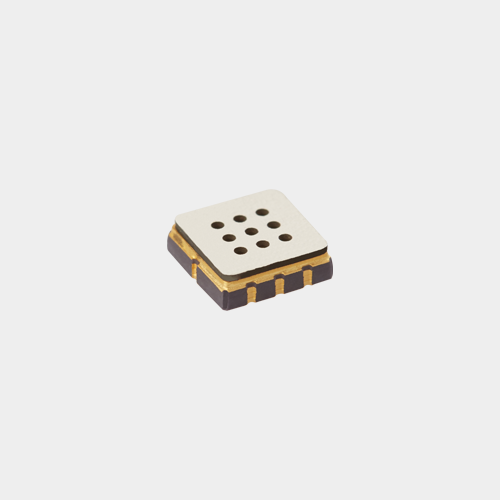

GM-402B

MEMS可燃气体传感器

特点:

采用MEMS工艺,结构坚固、尺寸小、功耗低



半导体气体传感器不仅可以用于可燃气体检测,也可以用于烟雾、酒精、一氧化碳、臭氧、氨气、硫化氢、有机蒸气等多种气体的检测。炜盛科技半导体系列气体传感器包含民用半导体系列和工业级半导体系列,如您有相关需求,请联系我们~
