智能照明系统中的红外人体感应传感器

2023-05-05 13:43作者:炜盛科技本文网址:www.winsen-iot.com.cn/index.php/chanpinzhishi/1208.html浏览:

传感器与通信、计算机被称作为现代信息系统的三大支柱,传感器技术也成为衡量一个国家信息化程度的重要标志,同样也是衡量一个国家科技发展水平的重要标志之一。


目前传感器在照明领域已经被广泛地应用在室内智能家居和室外多功能路灯上。


在室内智能家居、智能楼宇应用中,传感器探测环境信息,比如光照度、温度、人流、CO/CO2等,反馈给控制系统,控制系统根据环境对照明系统乃至智能家居系统进行控制。


在室外多功能路灯应用中,传感器成为智慧城市的感知层的重要组成部分,其收集环境信息,交通流量/人流量信息,健康照明光环境和灯杆信息,给智慧城市运营提供数据支持。


在智能照明系统中,占位/占空传感器是与室内照明系统紧密相关的一类传感器。


占位/占空传感器基于检测在其检测范围内是否存在物体或人(运动)来开关或调节空间中的照明,在检测到物体或人(运动)时激活照明,实现“自动开关”的控制要求。

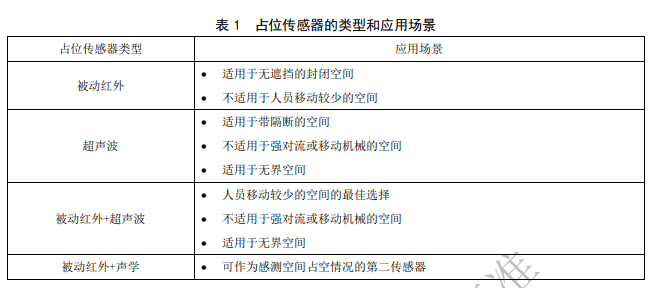

这类传感器一般由红外传感器、微波传感器、超声波传感器和声学传感器等一个或多个的组合来实现,应用场景和类型如下图。


图片截取自:团体标准《照明系统用传感器技术报告》(T/CALI TR 0804—2021)


常见的红外人体传感器详解


红外人体感应传感器主要分为主动红外(AIR)和被动红外(PIR)两种。


主动红外传感器需要红外线发射源和相应的接收设备,依靠红外线的对射或反射的方式进行。当红外光束被遮挡时,红外线接收器的输出电信号强度就会发生变化,经放大和处理后可进行采样。主动红外传感器输出的波形稳定性较好,但比较单一,无法区分行人的移动方向。

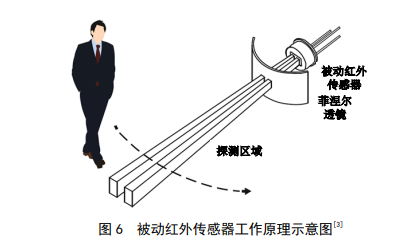

被动红外又称热释电红外,它的原理是人体辐射的红外线引起的热释电效应。被动红外线传感器通常包含 2 个电极化方向相反、串联的热释电元,如此可减少环境因素的影响。

热释电红外传感器


这两种红外传感器都有自己的优点和不足,主动红外传感器对是否有人通过非常敏感,但环境因素的影响较大,同时也不能区分行人的移动方向;被动红外传感器可以正确区分行人的移动方向,对环境的影响较不敏感,但有时行人通过后信号略有振荡,影响信号的识别。



占位传感器可以和灯具集成在一起,安装在天花板上,还可以是独立的传感器或和其他的传感器比如照度传感器集成在一起,可以安装在天花板上或墙面上。


占位传感器独立安装在天花板上或墙面上时,可以采用紧贴安装或嵌入式安装;如和灯具集成(与灯具电源连接)可以采用连接器方式连接,如采用 Zhaga book 20 连接方式等。


(本文内容来源于:团体标准《照明系统用传感器技术报告》(T/CALI TR 0804—2021))
